详细说明

套缸式高空作业平台

暂无价格
收藏
  • 产品说明

(一)产品介绍:

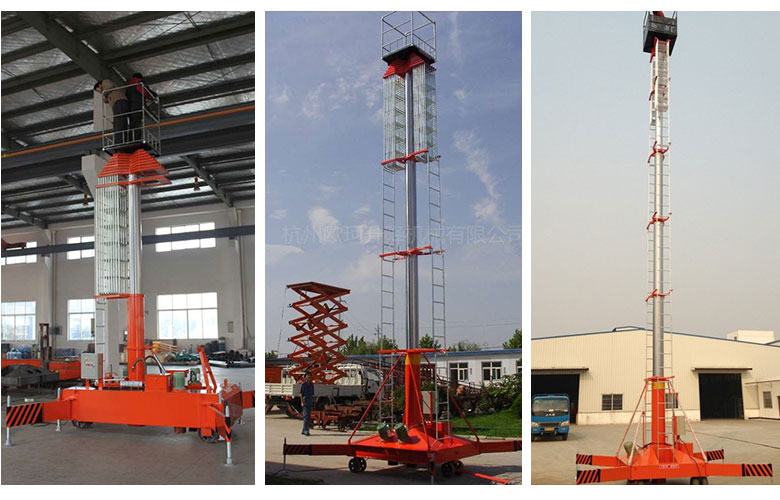

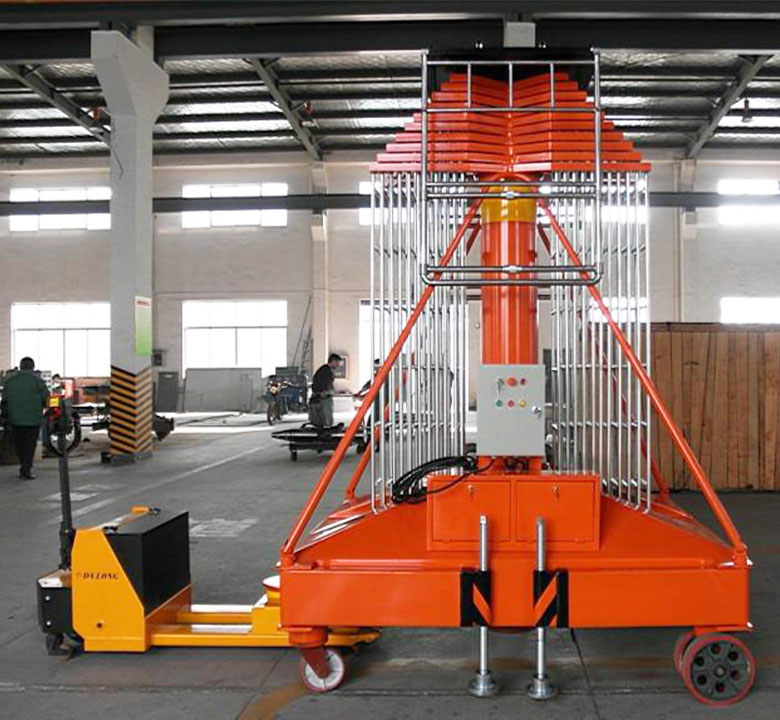

       套缸式高空作业平台     一种通过多级高精度液压油缸套合实现上升和下降功能的高空作业设备.由于塔状结构的稳定性,它能够达到比普通高空作业平台更高的作业高度,最大平台高度可达40米.广泛适用于宾馆大堂、展览中心、车站、码头、广场等高空作业场合。

(1)塔状支撑护架,具备良好的稳定性;

(2)设有水平调节仪,确保设备使用时处在水平状态;

(3)满足较大高度的高空作业,最大升降高度可达40米;

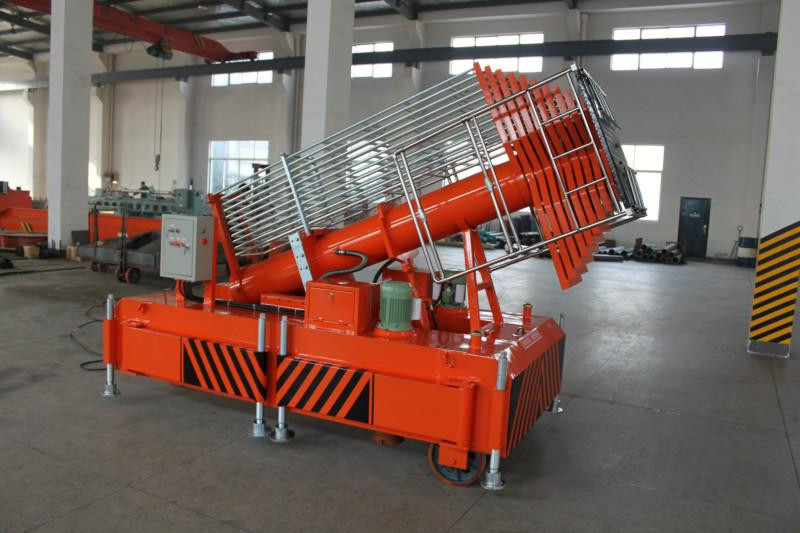

(4)专门设计的可倾式系列,可轻松进出门洞,便于安放和维护;

(5)平台和地面两处控制,操作更加方便灵活;

(6)远程控制遥控器可供选装;

(7)此款产品尤其适用于高度超过20米的高空作业。



(二)拆装步骤:

1、卡簧

2、油管

3、液压马达

4、减速机(三颗螺丝)

5、拿下齿轮

(三)旋转机关:

1、下面两个软管和上面的两个细管

2、拆下四颗8#旋转机头的螺丝

3、拆上下两根电线(插头)

(四)起吊直臂:

1、吊装前先把两支臂用铁丝捆紧,防止直臂伸战活动.

2、吊装点为主油缸两侧

安装注意事项:

1、对准旋转齿轮的18颗螺丝.

2、装减速机时注意装好键.

3、装减速机头时,要把电线和两根管子放下,再连接软管.

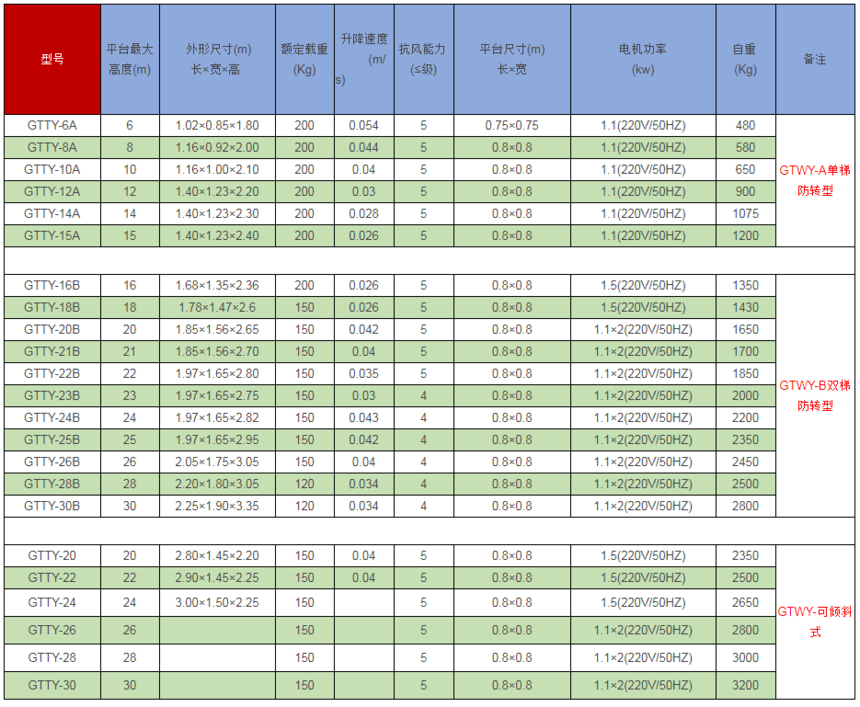

(六)型号参数:


05 套缸式高空作业平台.png


型号

平台最大高度(m)

 外形尺寸(m)

     长××

额定载重
(Kg)

升降速度

          (m/s)

抗风能力
(≤)

平台尺寸(m)
×

电机功率
(kw)

自重
(Kg)

备注

GTTY-6A

6

1.02×0.85×1.80

200

0.054

5

0.75×0.75

1.1(220V/50HZ)

480

GTWY-A单梯防转型

GTTY-8A

8

1.16×0.92×2.00

200

0.044

5

0.8×0.8

1.1(220V/50HZ)

580

GTTY-10A

10

1.16×1.00×2.10

200

0.04

5

0.8×0.8

1.1(220V/50HZ)

650

GTTY-12A

12

1.40×1.23×2.20

200

0.03

5

0.8×0.8

1.1(220V/50HZ)

900

GTTY-14A

14

1.40×1.23×2.30

200

0.028

5

0.8×0.8

1.1(220V/50HZ)

1075

GTTY-15A

15

1.40×1.23×2.40

200

0.026

5

0.8×0.8

1.1(220V/50HZ)

1200


GTTY-16B

16

1.68×1.35×2.36

200

0.026

5

0.8×0.8

1.5(220V/50HZ)

1350

GTWY-B双梯防转型

GTTY-18B

18

1.78×1.47×2.6

150

0.026

5

0.8×0.8

1.5(220V/50HZ)

1430

GTTY-20B

20

1.85×1.56×2.65

150

0.042

5

0.8×0.8

1.1×2(220V/50HZ)

1650

GTTY-21B

21

1.85×1.56×2.70

150

0.04

5

0.8×0.8

1.1×2(220V/50HZ)

1700

GTTY-22B

22

1.97×1.65×2.80

150

0.035

5

0.8×0.8

1.1×2(220V/50HZ)

1850

GTTY-23B

23

1.97×1.65×2.75

150

0.03

4

0.8×0.8

1.1×2(220V/50HZ)

2000

GTTY-24B

24

1.97×1.65×2.82

150

0.043

4

0.8×0.8

1.1×2(220V/50HZ)

2200

GTTY-25B

25

1.97×1.65×2.95

150

0.042

4

0.8×0.8

1.1×2(220V/50HZ)

2350

GTTY-26B

26

2.05×1.75×3.05

150

0.04

4

0.8×0.8

1.1×2(220V/50HZ)

2450

GTTY-28B

28

2.20×1.80×3.05

120

0.034

4

0.8×0.8

1.1×2(220V/50HZ)

2500

GTTY-30B

30

2.25×1.90×3.35

120

0.034

4

0.8×0.8

1.1×2(220V/50HZ)

2800


GTTY-20

20

2.80×1.45×2.20

150

0.04

5

0.8×0.8

1.5(220V/50HZ)

2350

GTWY-可倾斜式

GTTY-22

22

2.90×1.45×2.25

150

0.04

5

0.8×0.8

1.5(220V/50HZ)

2500

GTTY-24

24

3.00×1.50×2.25

150


5

0.8×0.8

1.5(220V/50HZ)

2650

GTTY-26

26


150


5

0.8×0.8

1.1×2(220V/50HZ)

2800

GTTY-28

28


150


5

0.8×0.8

1.1×2(220V/50HZ)

3000

GTTY-30

30


150


5

0.8×0.8

1.1×2(220V/50HZ)

3200
